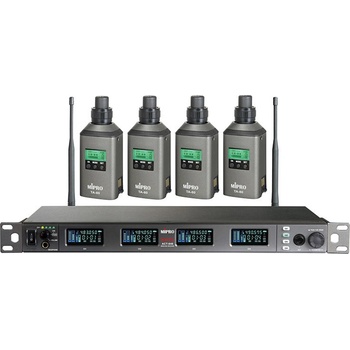

ACT-800 / TA-80 - Quad Set Dante 5UA 482-554MHz

Digitální čtyřkanálový bezdrátový systém. Přijímač ACT-848 s DANTE rozhraním a 4x kompaktní víceúčelový vysílač TA-80.

Bezdrátový přijímač pracuje v UHF pásmu v rozmezí 5UA 482-554Mhz tedy v analogovém, ale v digitální kvalitě přenosu.

K dispozici je 7 přednastavených skupin s celkem 224 předem uloženými kanály. Uživatelem definovaná skupina umožňuje uživatelům vybrat a uložit až 16 kanálů z 2 881 dostupných frekvencí

Šířka VF pásma 72Mhz: - Pásmo 5UA s rozsahem 5UA 482-554Mhz

Digitální přenos zajišťuje proti analogovému výrazně vyšší kvalitu přenosu bez nežádoucího rušení s vyšším dynamickým rozsahem.   Kódovaný digitální bezdrátový systém pro komerční použití. Přijímací jednotky modelů ACT-848 nabízí 24-bit audio kvalitu a digitální RF přenos využívající novou technologii DigitnamicPlus eliminující vznik případného šum při přenosu. Tato technologie zaručuje maximální kvalitu přenosu signálu v původní originální úrovni. Patentovaný 256-bit digital šifrovací klíč zaručuje bezpečný audio přenos zamezující neautorizovaný odposlech.

Ideální pro divadla, stage, studio, hudební vystoupení, přednáškové síně, sportovní přenosy, popř. pro využití v armádě, ve výzkumných střediscích, bezpečnostních agenturách a všude tam, kde vyžadována maximální kvalita a bezpečnost přenosu se zamezením možného odposlechu.

Díky nové digitální technologii je kvalita přenosu konstantní a to i v případě slabého signálu. Současně se celkový přenos daleko více odolný od případných interferencí. Patentovaný audio A/D konvertor zajišťuje věrný dynamický rozsah 115dBA pro eliminaci saturace nebo zkreslení na vyšších frekvencí při vysokých hodnotách vstupního SPL.

MIPRO' RCS2.Net software umožňuje real-time síťovou kontrolu a monitorování jak jednotlivých přijímačů tak velkých multisystémů.   Přijímače jsou vybaveny displeji s novou technologií VFD. Tento typ displejů zabezpečuje lepší čitelnost i při vyšším okolním osvětlení což byl mnohdy problém LCD displejů.

ACT-818/ACT-828/ACT-848 přijímače jsou vybaveny patentovaným průmyslovým standardem AutoScan a ACT (Automatic Channel Targeting) pro nastavení kanálu.

Sluchátkový výtup se nachází na přední panelu. Výstupní konektor Jack 6,3mm s možností přepínání jednotlivých audio kanálu, tato funkce slouží pro rychlý poslech a kontrolu daného audio kanálu bez nutnosti připojení mixážního pultu.

Veškeré ovládací prvky jsou intuitivně a přehledně dostupné pro rychlé a jednoduché nastavení systému pomocí jednoho otočného potenciometru. K dispozici jsou ruční mikrofony a bodypack vysílač pro připojení klopových nebo hlavových mikrofonů, nebo pro připojení kytar.

Přijímač má obsahuje 10 SmartEQ™ presetům, které jsou definovány ekvalizací mikrofonní vložky pro věrnou reprodukci přesně podle představ zpěváka. Pomocí software lze jeden preset nakonfigurovat dle vašich potřeb.

Součásti je i Anti-feedback, který zamezí nechtěné zpětné vazbě a lze tuto funkci vypnout nebo zapnout.

Zobrazení VFD displeje

• Indikace zvolené frekvence
• Výběr banky frekvencí
• Zámek systému
• Indikace RF a AF úrovně
• Nastavení šumové brány SQ
• Indikace diverzity
• Indikace nežádoucího rušení
• Nastavení Anti-feedbacku
• Přesný stav baterií ve vysílači

Bezdrátový vysílač TA-80

TA-80 je digitální miniaturní bezdrátový vysílač s vstupním konektorem XLR 3-pin samice. Lze připojit libovolný kabelový mikrofon a je jedno zda bude dynamický nebo kondenzátorový, protože TA-80 poskytuje phantomové napájení. Všechny kabelové mikrofony jak zpěvové, nástrojové se stanou díky TA-80 bezdrátovými. Špičkový přenos zvuku zajišťuje digitální přenos ve spojení z ACT-818, ACT-828, ACT-848 přijímači.

Využití:

• živé vystoupení zpěváků a moderátorů
• studiové aplikace
• TV přenosy
• školící místnosti
• měřící mikrofony

Klíčové vlastnosti:

• vhodné pro dynamické i kondenzátorové mikrofony
• zvýšená izolace VF části proti nežádoucímu rušení
• podsvícený LCD displej
• vypínač ON/OFF a tlačítko Mute
• nastavení parametrů pomocí příjemného Menu
• synchornizace pomocí IR portu
• rovná a široká frekvenční charakteristika
• ultra nízké THD (skreslení)
• čistý a věrný bezdrátový přenos
• vstupní konektor XLR s pojistkou
• phantomové napájení 12/48V
• nabíjecí vysokokapacitní Li-ion akumulátor
• kompaktní a lehká hliníková konstrukce
• zvýšená odolnost proti stříkající vodě
• snadná a rychlá výměna akumulátoru za jiný
• nabíjení za pomocí automatické nabíječky MP-80 nebo MP-20
• podsvícený LCD displej

Zobrazení na displeji:

Nastavená Grupa, kanál, frekvence, vstupní AF citlivost, zněmožnění odposlechu, AF limiter, AF low-cut/flat, RF přepínání výkonu, AF fáze, Phantom, zámek, stav baterie

Nastavení pomocí Mode a Set a Menu

• AF citlivost v rozmezí: 0,6,12,18,24,30dB a -6,-12,-18dB
• AF L-Cut: přepínání Low-Cut / Flat
• AF Limit: On/Off
• Encrypt: šifrovaný přenos On/Off
• RF Power: přepínání výkonu mez 10 a 50mW
• AH Phase: otáčení fáze Norm/Invert
• Phantom: Off/12V/48V
• Set Lock: uzamčení systému On/Off

Stav baterie v pěti úrovních:

• 100% - 5 dílků
• 80% - 4 dílky
• 60% - 3 dílky
• 40% - 2 dílky
• 20% - 1 dílky
• 10% - 0 dílků

Technické údaje ACT-848:

• Frekvenční rozsah přijímače: UHF 5UA 482-554Mhz
• Počet frekvencí: 4x 204 přednastavených v 7 bankách
• Celkem lze uložit až 16 kanálů z 2 881 dostupných frekvencí
• Šířka VF pásma: 72 MHz
• Kmitočtový zdvih: 25kHz
• Latence: 2,7ms
• NF kmitočtový rozsah: 20Hz - 20 000 Hz
• Odstup signál/šum: 115 dB (A)
• AD konvertor: 24-bit/44.1 KHz
• Harmonické zkreslení THD: 8h  při RF výkon při 10 mW, Phantomové napájení vypnuto

                                       : > 4,5h při RF výkonu 50 mW a 48V při 2 mA phantom zapnutý

• Nabíječka: MP-80 s adaptérovou zástrčkou MPA-80 nebo MP-20 (nejsou součástí)
• Rozměry (š × v × h): 44 × 114 × 37 mm
• Hmotnost: 165 g bez baterie

Pásma k dodání

• 5UA: 480~544MHz (US & EU)
• Balení obsahuje:

• Přijímač ACT-848 Dante
• Vysílač 4 x TA-80 včetně nabíječek a baterie MB-5
• Přívodní napájecí kabel
• 2x anténa
